Назва: Телевизионные передатчики
Відправлено: admin від Липень 10, 2011, 14:45:28
Немного у трудягах:


сначала о старых:
Якорь, 5 кВт, ТВ-5/0,5-I-II, для 1-5 ТВК. Всего в УССР было 14: Буки (ЧРК), Луганск, Васильевка (ХРС), Комыш-Зоря (ЗАП), Ковель, Кривой Рог, Николаев, Никополь, Одесса, Севастополь, Симферополь, Чапаевка (АРК), Тростянец (СУМ), Черкассы
фото Никополь
resizedURL

resizedURL

"звук" мог вещать "отдельно", например в Никополе УКВ было на "звуковой части" передатчика "Якорь" (причём на фотах цеха видны два таких)
resizedURL



АТРС-5, 5 кВт, для 1-12 ТВК. Всего в УССР было 7: Буки (ЧРК), Луганск, Каменское (ОДС), Мариуполь, Ужгород, Харьков, Херсон
resizedURL


АТРС 50/5, 50 кВт (хотя встречалось и меньше, во Львове и Виннице вещал 40 кВт), для 1-12 ТВК. Всего в УССР было 4 Винница х 2, Донецк, Львов
фото Львов
resizedURL

resizedURL

resizedURL

resizedURL

resizedURL

фото Винница
resizedURL





Ураган, 25 или 50 кВт (хотя бывало что работали 50-тники с меньшей мощностью например Тернополь), для 1-5 ТВК. Всего в УССР было 4 Ураган-50 Киев х 2, Ровно, Тернополь и 3 Ураган-25  Белополье (СУМ), Днепр, Симферополь
фото Киев
resizedURL

фото Тернополь (Лозовая)
resizedURL


Лен (позже Дон), 25 или 50 кВт (хотя бывало что работали 50-тники с меньшей мощностью например Тернополь, Львов), для 6-12 ТВК. Всего в УССР было 9: "Дон-25" - Львов,  "Дон-50" - Ковель, Тернополь, "Лен-25" - Белополье (СУМ), Винница, Изюм, Красногоровка х 2 (ПОЛ), "Лен-50" - Киев
фото Львов
resizedURL

resizedURL

resizedURL

resizedURL


"Зона" или "Зона-1" Tesla, 5 кВт, каналы 6-12. Найболее распространённый в УССР, всего 22: Андреевка (ЖИТ) х 2, Луганск, Васильевка (ХРС), Днепр, Запорожье, ИВФ, Комыш-Зоря (ЗАП), Каменское (ОДС), Подольск (ОДС), Кривой Рог, Николаев, Севастополь, Симферополь, Чапаевка (АРК), Старобельск (ЛУГ), Ужгород, Харьков, Херсон, Черкассы, Чернигов, Черновцы
Харьков 9 ТВК
resizedURL

resizedURL

Томск 11 ТВК, справа
resizedURL


"Зона-2" Tesla, 5 кВт, каналы 6-12. Всего в УССР было 13: Запорожье, ИВФ, Керчь, Кропивницкий х 2, Красноперекопск (АРК), Львов, Мелитополь, Одесса, Первомайск (НИК), Тростянец (СУМ), Чернигов, Черновцы
resizedURL

фото Львов
resizedURL

resizedURL

resizedURL

resizedURL




Потужні ДМХ передавачі СРСР та їх антени (Ладога, Ильмень, Тесла)
https://ukrtvr.org/olduhf

"Дождь-1", "Дождь-2", "Дождь-4", "Мед-3", УКВ
https://ukrtvr.org/dosh (https://ukrtvr.org/dosh)

TXUP & TXTV
https://ukrtvr.org/txvp-txups (https://ukrtvr.org/txvp-txups)

Цифрові передавачі що наразі використовуються в Україні Rohde & Schwarz, Vigintos Elektronika, TXTV & TXTU
https://ukrtvr.org/maintx (https://ukrtvr.org/maintx)

Антени Kathrein для цифрового мовлення що наразі використовуються в Україні
https://ukrtvr.org/mainant (https://ukrtvr.org/mainant)


приветствуются любые дополнения и уточнения
часть фото взяты отсюда http://nikosat.ucoz.ua (http://nikosat.ucoz.ua)
другая с "Независимый форум технических работников РТРС" http://rtrs.keyforum.ru/ (http://rtrs.keyforum.ru/)
ещё часть отсюда (https://explorer.lviv.ua/forum/index.php/topic,8036.msg53968/topicseen.html?fbclid=IwAR19jgZDydnQzguDRMbGEV8hZVY5T93FuBfk3sD-W9-pAjFc_xeEc1gufjU#msg53968) (фото и видео экскурсий на Львовский РТПЦ)




Более новое:

ПЕРЕДАТЧИК H-серии TV-1000
Цитувати
Передатчик H-серии TV-1000 является стационарным аналоговым передатчиком, предназначенным для высококачественного ТВ вещания в диапазонах МВ(I, II, III) и ДМВ(IV-V) с номинальной выходной мощностью до 1000 Вт. Передатчик состоит из:

    одного возбудителя TV-10
    двух усилителей мощности TV-PA-500
    одного драйвера-сумматора TVSC-1000
    выходного канального фильтра TVF-2000
    стойки 19" 32U

http://www.vigintos.com/vigintos/vigintos_rus/analog_transmitters.php?type=analog_transmitters_rus&id=5 (http://www.vigintos.com/vigintos/vigintos_rus/analog_transmitters.php?type=analog_transmitters_rus&id=5)
[bigimg width=159 height=500]http://www.vigintos.com/vigintos/vigintos_rus/images/tv_1000.jpg[/bigimg]
resizedURL
Назва: Телевизионные передатчики
Відправлено: зритель від Липень 14, 2011, 03:23:25
Коротко  о трудягах.

Станция «Якорь» ТВ-5/0,5-I-II (каналы 1-5).
Номинальная мощность изображения 5 кВт;
Нестабильность несущей со штатным возбудителем -+500 Гц;
Нестабильность несущей с  возбудителем ВТВ-75 -+1 Гц;
Отношение сигнал-помеха, не менее 37 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 58дБ;
Мощность, потребляемая при передаче в режиме гашения, не более 33 кВт;
Габаритные размеры одного моноблока шкафов (станция содержит два моноблока):
длина по фронту 1810мм.
глубина 1000 мм.
высота 2202 мм.
Число шкафов в моноблоке 3.


Станция «Ураган» ТВ-50/5-I-II (каналы 1-5).
Номинальная мощность изображения 50 кВт;
Нестабильность несущей со штатным возбудителем -+500 Гц;
Нестабильность несущей с  возбудителем ВТВ-75 -+1 Гц;
Отношение сигнал-помеха, не менее 37 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 58дБ;
Мощность, потребляемая при передаче в режиме гашения, не более 180 кВт;
Габаритные размеры одного моноблока шкафов (станция содержит два моноблока):
длина по фронту 4650 мм.
глубина 1000 мм.
высота 2202 мм.
Число шкафов в моноблоке 7.


Станция «Игла» ТВ-5/0.5-III (каналы 6-12).
Номинальная мощность 5 кВт;
Нестабильность несущих частот -+500 Гц;
Отношение сигнал-помеха, не менее 37 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 58  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 32 кВт;
Габаритные размеры одного моноблока шкафов (станция содержит два моноблока):
длина по фронту 1810 мм.
глубина 1000 мм.
высота 2202.
Число шкафов в моноблоке 3;
Приблизительное число станций 40шт.


Станция «Лен» («Дон») ТВ-50/5-III (каналы 6-12).
Номинальная мощность 40 кВт;
Нестабильность несущих частот (-+150 Гц);
Отношение сигнал-помеха, не менее (42) дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее (61)  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 180 кВт;
Габаритные размеры одного моноблока шкафов (станция содержит два моноблока):
длина по фронту 3530 мм.
глубина 1000 мм.
высота 2202.
Число шкафов в моноблоке 5(11);
Приблизительное число станций «Лен» 30шт. («Дон» 30шт.).


Станция III ТВ 2х2,5/0,75 «Зона» (каналы 6-12).
Производство фирмы TESLA.
Номинальная мощность 5 кВт;
Длинна по фронту 3100 мм.
С 1967г. до конца 70-х годов поставлено около 180 станций.
Станция III ТВ-5 «Зона II» (каналы 6-12).
Производство фирмы TESLA.
Номинальная мощность 5 кВт;
Нестабильность несущих частот за месяц -+150 Гц;
Отношение сигнал-помеха, не менее 42 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 60  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 25 кВт;
Габаритные размеры одного моноблока:
длина по фронту 2800 мм.
глубина 1290 мм.
высота 2000 мм.
Поставлено более 220шт.


Станция АТРС 5/0,5 кВт (каналы 1-12).
Частотный диапазон работы I,II или III ТВ;
Номинальная мощность 5 кВт;
Нестабильность несущих частот за 6 месяцев -+100 Гц;
Отношение сигнал-помеха, не менее 42 дБ;
Отношение мощностей Риз/Рзв 10:1;
Мощность, потребления при передаче в режиме уровня гашения, не более 20 кВт;
Габаритные размеры одного моноблока:
длина по фронту 3020 мм.
глубина 800 мм.
высота 2300.
Масса моноблока 2100 кг.


Станция «Ладога» ТВ-25/2,5 –IV-V.
Номинальная мощность 25 кВт;
Нестабильность несущих частот за месяц -+500 Гц;
Отношение сигнал-помеха, не менее 40 дБ;
Номинальная мощность звука  2,5 кВт;
Отношение сигнал-ЧМ шум, не менее 60  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 125 кВт;
Габаритные размеры одного моноблока:
длина по фронту 6000 мм.
глубина 1000 мм.
высота 2000 мм.


Станция «Ильмень» (каналы 21-41).
Номинальная мощность в режимах:
рабочем 20 кВт;
аварийном 10 кВт;
Нестабильность несущих частот за месяц -+150 Гц;
Отношение сигнал-помеха, не менее 42 дБ;
Номинальная мощность звука в режимах:
рабочем 2 кВт;
аварийном 1 кВт;
Мощность, потребления при передаче в режиме уровня гашения, не более 120 кВт;
Габаритные размеры одного моноблока:
длина по фронту 8210 мм.
глубина 1870 мм.
высота 2174 мм.


Станция IV-V TV 20/4D TESLA (каналы 21-39).
Номинальная мощность в режимах:
рабочем 20 кВт;
аварийном 10 кВт;
Нестабильность несущих частот за месяц -+100 Гц;
Отношение сигнал-помеха, не менее 44 дБ;
Номинальная мощность звука в режимах:
рабочем 2 кВт;
аварийном 1 кВт;
Мощность, потребления при передаче в режиме уровня гашения, не более, в режимах:
рабочем  125 кВт;
аварийном при испытаниях неисправного клистрона 185 кВт;
Габаритные размеры одного моноблока:
длина по фронту 5580 мм.
глубина 1550 мм.
высота 2000 мм.


(В.К. Иванов «Оборудование радиотелевизионных передаючих станций»)


ОВЧ ЧМ Радиостанция «Дождь-2».
Диапазон частот 66-73 МГц;
Колебательная мощность каждой программы на входе антенно-фидерной системы, не менее:
При работе двух передатчиков на сложение 4 кВт;
При работе одного передатчика непосредственно на УВЧ фильтр 2 кВт;
Полоса модулирующих частот 30-15000 Гц;
Девиация частоты каждого передатчика, соответствующая 100%-ному уровню модуляции -+50 кГц.
Параметры двухпрограммной антенны:
Высота 25 м.
Полоса частот 66-73 МГц;
Коэффициент усиления на средней частоте рабочего диапазона 7 дБ;
Уменьшение коэффициента усиления на краях диапазона 0,5 дБ.
На большинстве РТПС остались только нижние три из шести этажей антенны.
Типовая четырехпрограммная антенна состоит из восьми этажей, конструктивно выполненных в виде двух идентичных половин, каждая из которых рассчитана на одновременную работу с двумя передатчиками.
Параметры четырехпрограммной антенны:
Коэффициент усиления по мощности 4,8 дБ;
Мощность каждого передатчика 4 кВт;
Неравномерность горизонтальной характеристики излучения в рабочей полосе частот -+2-3 дБ;
Разнос частот, необходимый для развязки между половинами антенны 0,78 МГц.
Сигналы с двух половин антенны при работе на одну программу суммируются с помощью выходного трансформатора. В этом случае коэффициент усиления антенны 7,8 дБ.


Коэффициент усиления типовых антенн РТПС.
1-2 каналы:
АТРС, «Якорь» (5 кВт)-7,8 дБ;
«Ураган» (50 и 25 кВт)-9,8 дБ;
3-5 каналы:
АТРС, «Якорь» (5 кВт)-9,8 дБ;
«Ураган» (50 и 25 кВт)-11,5 дБ;
6-12 каналы:
«Зона-2» (5 кВт)-10 дБ (8-эт.) и 11,5 дБ (12-эт);
«Лен», «Дон» (50 и 25 кВт)-11,5 дБ;
Дециметровый диапазон:
«Ладога», «Ильмень», TESLA (25 и 20 кВт)-14,8 дБ.
(М.Г. Локшин «Сети телевизионного и звукового ОВЧ ЧМ вещания»).
Назва: Телевизионные передатчики
Відправлено: зритель від Липень 15, 2011, 00:17:05
Основные технические характеристики РПТДА.
Диапазон частот канала приема (один из ТВК) 48,5-100; 174-230 или 470-638 МГц.
Диапазон частот канала передачи (один из ТВК) 470-638 МГц.
Промежуточные частоты для сигналов:
изображения 38 МГц;
звукового сопровождения 31,5 МГц.
Собственная нестабильность частоты, не более -+350 Гц.
Номинальная мощность по каналу изображения 100 Вт.
Чувствительность, не более 100 мкВ.
Коэффициент усиления приемных антенн относительно полуволнового вибратора, не менее:
 (48,5-100 МГц) 8 дБ;
 (174-230 МГц) 11 дБ;
 (470-638 МГц) 13 дБ.
Коэффициент усиления передающих антенн относительно полуволнового вибратора, не менее с диаграммами в градусах:
 круговой 5,5дБ;
 направленной с углом раствора (150) 7,5 дБ;
 направленный с углом раствора (65) 9,5 дБ.
Потребляемая мощность, не более 1,8 кВт.
Габаритные размеры:
 длина по фронту 1415 мм;
 глубина 608 мм;
 высота 1900 мм.
Масса 350 кг.
Назва: Телевизионные передатчики
Відправлено: mihaylin від Травень 24, 2012, 01:18:11
Зачем нужна профилактика
http://www.youtube.com/watch?v=UxjVxp7k63Y&feature=related
Назва: Re: Телевизионные передатчики
Відправлено: admin від Листопад 08, 2013, 10:09:30
Цитувати
Основные технические характеристики РПТДА.
Коэффициент усиления передающих антенн относительно полуволнового вибратора, не менее с диаграммами в градусах:
 круговой 5,5дБ;
 направленной с углом раствора (150) 7,5 дБ;
 направленный с углом раствора (65) 9,5 дБ.
у меня 6-ти ярусная выходит около 4,15 метра. У кого нибудь есть более точные данные?

Кстати точные названия:
АП 2.040 - если горизонтальная
АП 2.029 - если вертикальная
Назва: АФС
Відправлено: зритель від Січень 14, 2014, 22:21:35
Параметры выпускавшихся турникетных антенн
Турникет; Радиоканал; Р, кВт; Ку относительно изотропного излучателя, дБи; Число этажей; Неравномерность ДН в горизонтальной плоскости, дБ; Ширина ДН в вертикальной плоскости; Высота, м; Диаметр несущей трубы, мм.
Одиночный; 1; 15; 3,2; 3; 3; …; 16; 360.
Сдвоенный; 1,2; 15; 3,6; 2; 3; 70; 12; 325.
Ж-образный; 1,2; 5; 5; 2; 3; 70; 14,4; 325.
Ж-образный; 3; 5; 5,6; 3; 3; 50; 12; 270.
Ж-образный; 4,5; 5; 7,2; 4; 3; 40; 12; 240.
Ж-образный; 3-5; 15; 5,6; 3; 3; 50; 12; 240.
Ж-образный; 3-5; 5; 7,2; 4; 3; 40; 17,1; 270.
Ж-образный; 6-12; 5; 11,2; 6; 3; 20; 13,3; 240.

Основные параметры панельных антенн
Радиоканал; Р, кВт; Тип вибратора; Ку относительно изотропного излучателя, дБи; Число этажей; Неравномерность ДН в горизонтальной плоскости, дБ; Ширина ДН по вертикали; Угол наклона ДН; Высота, м; Сечение призмы, м.
1,2; 5; Полуволновой; 10; 10; 3; 14; 1; 26; 2,5х2,5.
1,2; 50; Полуволновой; 12; 16; 3; 10; 1; 42; 2,5х2,5.
3-5; 5; Полуволновой; 8; 6; 3; 15; 1; 12; 1,75х1,75.
3-5; 5; Волновой; 12; 18; 3; 8; 1; 30; 2,5х2,5.
3-5; 50; Полуволновой; 14; 24; 3; 6; 1; 40; 2,5х2,5.
6-12; 5; Волновой; 10; 16; 1,5; 10; 1; 12; 1,75х1,75.
6-12; 5; Волновой; 14; 24; 3; 6; 1; 18; 2,5х2,5.
6-12; 50; Волновой; 14; 24; 3; 6; 1; 18; 2,5х2,5.
ЧМ; 8; Полуволновой; 10; 8; 2…3; 10; 1; 25; 2,5х2,5.

Основные параметры антенн с радиальными вибраторами
Радиоканал; Ку, дБи; Число этажей; Диаметр, м; Высота, м; Неравномерность по горизонтали, дБ.
1,2; 10; 13; 4; 30; 2.
3-5; 10; 13; 2,6; 20; 2.
6-12; 12; 17; 1,72; 12; 2.
ЧМ; 10; 12; 3; 26; 2.

Главные фидеры имеют при длине 100 м. на частоте 100 МГц, затухание, дБ:
70/20-0,55;
110/32-0,4;
160/45-0,28;
200/55-0,2;
HF75-78-0,34;
HF75-120-0,22.

(Источник: Зубарев Ю.Б. Телевизионная техника)
Назва: Re: Телевизионные передатчики
Відправлено: admin від Січень 15, 2014, 11:21:08
Я решил заскриншотить, всё таки читается более удобнее

Панельные антенны в СССР
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/panel_ant.jpg)
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/panel_ant2.jpg)
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/panel_ant3.jpg)

Турникетные антенны в СССР
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/turniket_ant.jpg)
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/turniket_ant2.jpg)

Передатчики и ретрансляторы
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/tx_soviet.jpg)
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/repiter_soviet.jpg)

Типовые кабеля и их затухания
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/zatuh_kabelja.jpg)

и бонус - параметры спутников СССР
(http://www.ukrtvr.org/images/fotoTvTransm/from_book/soviet_sat.jpg)

А вобще книга интересная, там про антенны коллективного приёма есть, про аппаратуру формирования тв сигнала, ass1995 найдёт себе таблицы частот мира
залил копию на Скайдрайв
https://skydrive.live.com/?cid=233c6da782e98ca3#cid=233C6DA782E98CA3&id=233C6DA782E98CA3%215302 (https://skydrive.live.com/?cid=233c6da782e98ca3#cid=233C6DA782E98CA3&id=233C6DA782E98CA3%215302)
Назва: Re: Телевизионные передатчики
Відправлено: зритель від Березень 03, 2019, 23:02:33
Небольшое уточнение.
АП 2.029 – это четырехпанельная двухэтажная антенна;
АП 2.040 – это четырехпанельная шестиэтажная антенна «кукуруза».
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 24, 2019, 19:58:29

Станция III ТВ 2х2,5/0,75 «Зона» (каналы 6-12).
Производство фирмы TESLA.
Номинальная мощность 5 кВт;
Длинна по фронту 3100 мм.
С 1967г. до конца 70-х годов поставлено около 180 станций.
Станция III ТВ-5 «Зона II» (каналы 6-12).
Производство фирмы TESLA.
Номинальная мощность 5 кВт;
Нестабильность несущих частот за месяц -+150 Гц;
Отношение сигнал-помеха, не менее 42 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 60  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 25 кВт;
Габаритные размеры одного моноблока:
длина по фронту 2800 мм.
глубина 1290 мм.
высота 2000 мм.
Поставлено более 220шт.

Насколько я понимаю "зон" было 3, добавлю некоторые вещи которые я нарыл

Зона/Зона-1 100% ламповая


От Зона-2 можно было работать и полукомлектом по 2.5 кВт


Зона-3 это уже 80-е, меньше по размерам за Зона-2 и возможноть работать в цвете
Нестабильность несущих частот за месяц -+100 Гц;
Отношение сигнал-помеха, не менее 44 дБ;


Группа I: "Ураган", "Ладога", "Игла", "Лен", "Зона I", "Дон";
Группа II: АТРС-5/0,5, "Зона II", ТВ-20/4Д, ТВ-5/1Д, ТВ-11/01, "Ильмень";
Группа III: АТРС-50/5, "Зона III", "Ильмень 2-1", "Ильмень 2-2", ТВ 20Е.
http://www.alppp.ru/law/hozjajstvennaja-dejatelnost/svjaz/21/pravila-tehnicheskoj-ekspluatacii-sredstv-veschatelnogo-televidenija-pte-95.html (http://www.alppp.ru/law/hozjajstvennaja-dejatelnost/svjaz/21/pravila-tehnicheskoj-ekspluatacii-sredstv-veschatelnogo-televidenija-pte-95.html)

Эксплуатационно-технические нормы устанавливают требования на основные параметры, которым должны удовлетворять УКВ ЧМ-радиостанции типа "Дождь-2" и "Мед", работающие с широкополосными возбудителями типа ЧВМ и аппаратурой радиовещательной стереофонической "АРС" и "МАРС" (группа I); радиостанции типа "Дождь-4" (группа II) и перспективные радиостанции (группа III).





Коэффициент усиления типовых антенн РТПС.
6-12 каналы:
«Зона-2» (5 кВт)-10 дБ (8-эт.) и 11,5 дБ (12-эт);ф
Тесловские "родные" антенны вроде звались CVD
CVD-24 это 24 антенны, 6 этажей по антенне на каждую из 4-х граней - ? дБ
CVD-32 это 32 антенны, 8 этажей по антенне на каждую из 4-х граней - 10 дБ
CVD-48 это 48 антен, 12 этажей по антенне на каждую из 4-х граней - 11,5 дБ (изначальный вариант, остальные появились позже)


Также встречается что "Зона" использовалась как радиопередатчик
http://www.tvc.com.ua/info/ntv3/ntv3.htm (http://www.tvc.com.ua/info/ntv3/ntv3.htm)




Никто не знает где найти в цифровом виде

Орлов В.В., Фридман Э.М.Основы телевизионного вещания 1991
http://urss.ru/cgi-bin/db.pl?lang=Ru&blang=ru&page=Book&id=112957 (http://urss.ru/cgi-bin/db.pl?lang=Ru&blang=ru&page=Book&id=112957) ?
Назва: Re: Телевизионные передатчики
Відправлено: зритель від Березень 28, 2019, 18:58:04
Все передатчики «Зона» умеют работать одним полукомплектом (2.5 кВт).
Основные особенности станции «Зона II»:
два автономных полукомплекта, состоящих из отдельных каналов изображения и звукового сопровождения, но с общей системой питания по постоянному току и автоматическим отключением неисправного полукомплекта;
возбудитель со 100%-ным резервом и автоматическим переключением;
транзисторизация до уровня мощности 10 Вт при наличии трех ламповых каскадов в канале изображения и двух в канале звукового сопровождения (всего два типа ламп);
использование логических ИС в схемах управления;
воздушное охлаждение оборудования, включая ЭА и возможность установки в помещении без подвала (для системы охлаждения);
возможность дистанционного управления и контроля основных параметров станции с помощью аппаратуры, входящей в ее состав.
Первые два комплекта станции 1-3 ТВ 5С «Зона III» поступили в 1985 году.
отличительные особенности:
возможность работать в любом канале 1-3 ТВ диапазона:
транзисторизация до уровня мощности 300 Вт при наличии только одного лампового каскада в канале изображения полукомплекта;
модуляция на ПЧ, возбудитель собран по синтезаторной схеме;
блоки управления и автоматики на логических микросхемах;
символьная система обозначений сигналов и органов управления.
Станция I-III ТВ-5С «Зона III» (каналы 1-12).
Производство фирмы TESLA.
Номинальная мощность 5 кВт;
Нестабильность несущих частот с ФАПЧ -+1 Гц;
Отношение сигнал-помеха, не менее 44 дБ;
Отношение мощностей Риз/Рзв 10:1;
Отношение сигнал-ЧМ шум, не менее 60  дБ;
Мощность, потребления при передаче в режиме уровня гашения, не более 30 кВт;
Габаритные размеры одного моноблока:
длина по фронту 1900 мм.
глубина 1140 мм.
высота 2000 мм.
Р.S. Если интересно, то постараюсь сбросить на почту более подробные описания.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 28, 2019, 20:49:05
Спасибо, этого более чем достаточно.
Я хочу создать общую картину, поэтому названия, год и краткого описания вполне достаточно.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Лютий 07, 2021, 20:59:07
ОВЧ ЧМ Радиостанция «Дождь-2».
Диапазон частот 66-73 МГц;
Колебательная мощность каждой программы на входе антенно-фидерной системы, не менее:
При работе двух передатчиков на сложение 4 кВт;
При работе одного передатчика непосредственно на УВЧ фильтр 2 кВт;
Полоса модулирующих частот 30-15000 Гц;
Девиация частоты каждого передатчика, соответствующая 100%-ному уровню модуляции -+50 кГц.
Параметры двухпрограммной антенны:
Высота 25 м.
Полоса частот 66-73 МГц;
Коэффициент усиления на средней частоте рабочего диапазона 7 дБ;
Уменьшение коэффициента усиления на краях диапазона 0,5 дБ.
На большинстве РТПС остались только нижние три из шести этажей антенны.
Типовая четырехпрограммная антенна состоит из восьми этажей, конструктивно выполненных в виде двух идентичных половин, каждая из которых рассчитана на одновременную работу с двумя передатчиками.
Параметры четырехпрограммной антенны:
Коэффициент усиления по мощности 4,8 дБ;
Мощность каждого передатчика 4 кВт;
Неравномерность горизонтальной характеристики излучения в рабочей полосе частот -+2-3 дБ;
Разнос частот, необходимый для развязки между половинами антенны 0,78 МГц.
Сигналы с двух половин антенны при работе на одну программу суммируются с помощью выходного трансформатора. В этом случае коэффициент усиления антенны 7,8 дБ.



и всё таки я склоняюсь к тому что 2-х программная антенна это уголковые полувибраторы
3 этажа обычно сочетались на этажерках башен 1-го и 2-го поколения под антенной 3-го диапазона
хотя встречаются и на пирамидальной части под площадкой
https://ukrtvr.org/images/televezhi/Kirovogradoblast/Kropyvnytskyi/RTPS/kirovograd-9-1-2.jpg (https://ukrtvr.org/images/televezhi/Kirovogradoblast/Kropyvnytskyi/RTPS/kirovograd-9-1-2.jpg)
https://ukrtvr.org/images/televezhi/Kirovogradoblast/Kropyvnytskyi/RTPS/2020-06b.jpg (https://ukrtvr.org/images/televezhi/Kirovogradoblast/Kropyvnytskyi/RTPS/2020-06b.jpg)


а уже 8-ми этажная это уже панельные, когда на новых мачтах/башнях им начали выделять по 40 метров высоты
https://ukrtvr.org/images/televezhi/DonObl/Kramatorsk/RTPS/2009-07-15b.jpg (https://ukrtvr.org/images/televezhi/DonObl/Kramatorsk/RTPS/2009-07-15b.jpg)



Вы совершенно правы. Краткое описание и чертежик уголковой антенны есть в книге Г.А. Савицкого «Антенно-мачтовые сооружения» ст. 95-96.
(https://ukrtvr.org/images/fotoTvTransm/dosh/d2-old1.jpg)(https://ukrtvr.org/images/fotoTvTransm/dosh/d2-old2.jpg)
Назва: Re: Телевизионные передатчики
Відправлено: зритель від Лютий 08, 2021, 18:42:39
Вы совершенно правы. Краткое описание и чертежик уголковой антенны есть в книге Г.А. Савицкого «Антенно-мачтовые сооружения» ст. 95-96.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Лютий 08, 2021, 19:15:32
Не подскажите, Винница (и не только она) имеет квадратные антенны:
в районе 315 метров
https://ukrtvr.org/images/televezhi/Vinnuzkaoblst/Vinnuzja/RTPS/2005-12-07%2016-40%2077.jpg
в районе 270 метров
https://ukrtvr.org/images/televezhi/Vinnuzkaoblst/Vinnuzja/RTPS/2012-03-17%2016-14%2015.jpg
в районе 240 метров
https://ukrtvr.org/images/televezhi/Vinnuzkaoblst/Vinnuzja/RTPS/2005-12-07%2016-40%2010.jpg

первые две по размеру я бы сказал  I / II диапазон или УКВ
нижння мне кажется III диапазон

что это за тип?
Назва: Re: Телевизионные передатчики
Відправлено: admin від Лютий 14, 2021, 20:23:51
Доработал следующие страницы:
"Дождь-1", "Дождь-2", "Дождь-4", "Мед-3", УКВ
смотреть здесь
https://ukrtvr.org/dosh

отдельная страница для ретрансляторов (в том числе РПТДА и РЦТА)
https://ukrtvr.org/retransrsrs

следующими надеюсь будут Зоны
Назва: Re: Телевизионные передатчики
Відправлено: зритель від Лютий 18, 2021, 00:06:37
Позвольте пару слов.
Фотография антенны (Киев) – это АУР-I-4000-68 для 2 ТВК, а для ОВЧ ЧМ антенна АУР-ЧМ-3000-68 расположена выше. Это на ХОРТПЦ она идет первой, в Харькове нет антенны I диапазона.
О ретрансляторах. АП 2.040 – шестиэтажная антенна «кукуруза», АП 2.029 – двухэтажная  антенна (например, Евпатория)
Назва: Re: Телевизионные передатчики
Відправлено: admin від Лютий 18, 2021, 07:58:08

Позвольте пару слов.
Фотография антенны (Киев) – это АУР-I-4000-68 для 2 ТВК, а для ОВЧ ЧМ антенна АУР-ЧМ-3000-68 расположена выше. Это на ХОРТПЦ она идет первой, в Харькове нет антенны I диапазона.
О ретрансляторах. АП 2.040 – шестиэтажная антенна «кукуруза», АП 2.029 – двухэтажная  антенна (например, Евпатория)

Спасибо, в Киеве попутал.
Насчёт ретрансляторов, дело в том что я даже одноэтажную антенну встречал под кодом АП-2.029 (кажись Ялта), и двухэтажные как  АП-2.040 (тоже в Крыму из описаний).
Назва: Re: Телевизионные передатчики
Відправлено: admin від Лютий 28, 2021, 23:40:42
https://ukrtvr.org/gk/1990
1990-1991 год - костяк сети телевещания


МВ
ТТР-15 - Донецк
Игла - Донецк


"Зона-1" (TESLA) - Андреевка (ЖИТ) х 2, Луганск, Васильевка (ХРС), Днепр, Запорожье, ИВФ, Комыш-Зоря (ЗАП), Каменское (ОДС), Подольск (ОДС), Кривой Рог, Николаев, Севастополь, Симферополь, Чапаевка (АРК), Старобельск (ЛУГ), Ужгород, Харьков, Херсон, Черкассы, Чернигов, Черновцы
"Зона-2" (TESLA) - Запорожье, ИВФ, Керчь, Кропивницкий х 2, Красноперекопск (АРК), Львов, Мелитополь, Одесса, Первомайск (НИК), Тростянец (СУМ), Чернигов, Черновцы
"Зона-3" (TESLA)  Андреевка (ЖИТ) + возможно Одесса (1 замена Зона-1)
"Лен-25" - Белополье (СУМ), Винница, Изюм, Красногоровка х 2 (ПОЛ)
"Лен-50" - Киев
"Дон-25" - Львов
"Дон-50" - Ковель, Тернополь
"Ураган-25" - Белополье (СУМ), Днепр, Симферополь
"Ураган-50" - Киев х 2, Ровно, Тернополь
"Якорь" - Буки (ЧРК), Луганск, Васильевка (ХРС), Комыш-Зоря (ЗАП), Ковель, Кривой Рог, Николаев, Никополь, Одесса, Севастополь, Симферополь, Чапаевка (АРК), Тростянец (СУМ), Черкассы
"АТРС-5" - Буки (ЧРК), Луганск, Каменское (ОДС), Мариуполь, Ужгород, Харьков, Херсон
"АТРС-50" - Винница х 2 (1 замена Лен-25), Донецк (замена Игла), Львов


ДМВ (серия Д)
TESLA-1/0,2 - Измаил, Керчь х 2, Никополь, Чернигов, Лисичанск (ЛУГ)
TESLA-5/1 - Днепр, Подольск (ОДС), Кривой Рог, Мариуполь х 2, Прилуки (ЧРГ), Первомайск (НИК), Тростянец (СУМ), Ужгород, Новоднестровск, Шостка (СУМ)
TESLA-20/4 - Кульчиевцы х 2, Киев, Краматорск х 2, Ровно, Харьков, Хмельницкий х 3 (1 вроде серия Е), Хуст (ЗАК), Ровеньки
"Ладога" - Изюм, Красноперекопск (АРК), Прилуки (ЧРГ), Ровно, Старобельск (ЛУГ), Хуст (ЗАК)
"Ильмень" - Изюм, Мелитополь, Олевск (ЖИТ) х 2, Тернополь, Кегичевка (ХАР) (закуплен, стоял в гараже), Холмы х 2, Ровеньки, возможно Ширяево (ОДС) 1990 года


+ запланированные ДМВ
5 кВт для ЦТ-2: ИВФ, Кропивницкий, Николаев, Хуст (ЗАК), Черкассы - эти скорее всего 100% были бы TESLA-5/1
20 кВт для ЦТ-2: Винница, Донецк, Красноперекопск (АРК), Краматорск, Мелитополь, Севастополь, Ровеньки, Шостка (СУМ) - либо TESLA-20/4 либо Ильмень
---------------------------------------------------
ТТР-15 это вобще первое поколение (Типовая телевизионная радиостанция (ТТР). Разработка НПО им. Коминтерна, ведущие разработчики - А. И. Лебедев-Карманов*, Э. С. Глазман.).


Якорь, Ураган, Игла, Зона-1, Лен, Дон, Ладога - второе поколение (Игла морально и физически устаревший)
АТРС-5 и Зона-2 - третье поколение
Ладога - где-то тут, это передатчик который не пошёл в массы проиграв клисторным Ильмень и  TESLA-20/4
Зона-3, Ильмень, и ятп TESLA-20/4 и АТРС-50 - "четвёртое" поколение


Никогда бы не подумал что в УССР большинство ТВ передатчиков было зарубежного производства. И что Донецк в 1990 году был самым отставающим. Ну и если посмотреть по ссылке то чётко видно что передатчики ЦТ, в основном, более новые чем УТ.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 13, 2021, 19:13:18
Вот, попробовал сделать два обзора:

Цифрові передавачі що наразі використовуються в Україні
https://ukrtvr.org/maintx

Антени Kathrein для цифрового мовлення що наразі використовуються в Україні
https://ukrtvr.org/mainant

Дополняйте, указывайте на ошибки.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 21, 2021, 14:33:32
Попытка обзора передатчиков TXUP & TXVP
https://ukrtvr.org/txvp-txup (https://ukrtvr.org/txvp-txup)
Дополняйте, указывайте на ошибки.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 23, 2021, 16:42:04
кстати СРВ это тоже Тесла
Цитувати
В 1966 г. была
установлена антенна-мачта нижнего питания, передатчик СРВ–30
производства фирмы «Тесла» (ЧССР) мощностью 30 кВт

вот обзор передатчиков СВ/КВ/ДВ Теслы
http://stredni.vlny.sweb.cz/Tesla/vysilace_cz.html
в Днепре не Поля 93 три СРВ-10 и СРВ-7 видать в более новом корпусе
https://ukrtvr.org/city/90
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 27, 2021, 16:41:26
Продолжаем обзоры

Потужні ДМХ передавачі СРСР та їх антени (Ладога, Ильмень, Тесла)
https://ukrtvr.org/olduhf (https://ukrtvr.org/olduhf)
Назва: Re: Телевизионные передатчики
Відправлено: BanderaTV від Березень 28, 2021, 18:17:56
Потужні ДМХ передавачі СРСР та їх антени (Ладога, Ильмень, Тесла)
Відсутні фото у Чеської Будовице.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 28, 2021, 19:37:17
Відсутні фото у Чеської Будовице.
Виправив.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 28, 2021, 21:05:18
Продолжаем обзоры

Потужні ДМХ передавачі СРСР та їх антени (Ладога, Ильмень, Тесла)
https://ukrtvr.org/olduhf (https://ukrtvr.org/olduhf)
Как же я мог забыть фотку внутренностей Теслы из Краматорска. Добавил.
 "Спасибо" русскому миру.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Березень 29, 2021, 12:40:59
Доработал следующие страницы:

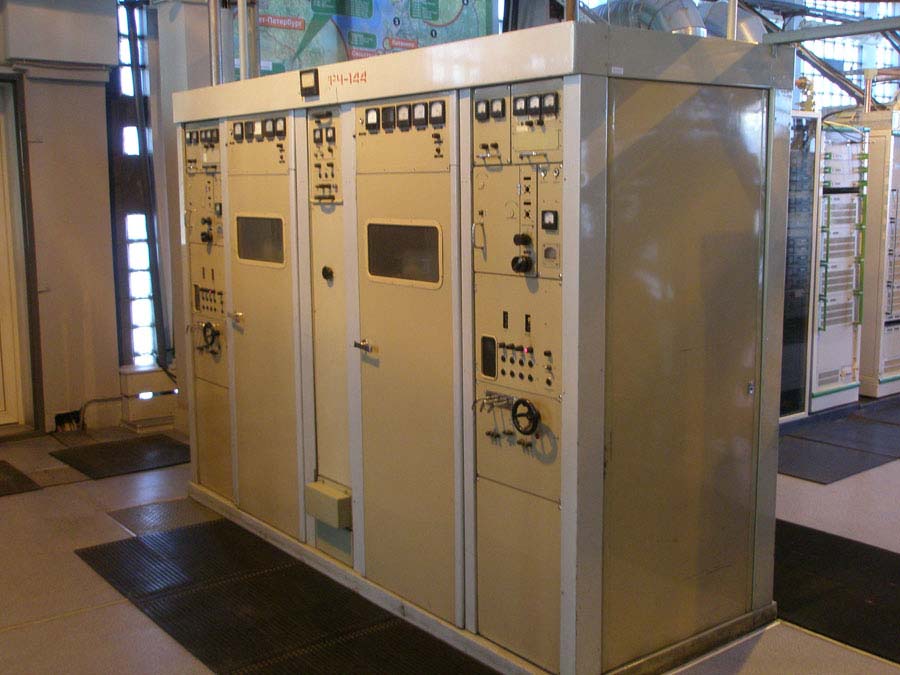

"Дождь-1", "Дождь-2", "Дождь-4", "Мед-3", УКВ
смотреть здесь
https://ukrtvr.org/dosh

отдельная страница для ретрансляторов (в том числе РПТДА и РЦТА)
https://ukrtvr.org/retransrsrs

следующими надеюсь будут Зоны

по поводу УКВ и угловых антенн - добавил неплохое фото Винницы
Назва: Re: Телевизионные передатчики
Відправлено: admin від Квітень 11, 2021, 19:55:44
Ну и TXTU-TXTV
https://ukrtvr.org/txtu-txtv
Назва: Re: Телевизионные передатчики
Відправлено: зритель від Травень 30, 2021, 09:26:38
Начали раздавать передатчики и другое «железо» РРТ:
https://cip.gov.ua/ua/ads/perelik-materialno-tekhnichnikh-zasobiv-koncernu-rrt-yaki-proponuyutsya-dlya-bezoplatnoyi-peredachi-inshim-sub-yektam-gospodaryuvannya
https://cip.gov.ua/ua/ads/perelik-materialno-tekhnichnikh-zasobiv-koncernu-rrt-yaki-proponuyutsya-dlya-bezoplatnoyi-peredachi
https://cip.gov.ua/ua/ads/perelik-materialno-tekhnichnikh-zasobiv-kp-ukrspeczv-yazkok-ta-filii-koncernu-rrt-yaki-proponuyutsya-dlya-bezoplatnoyi-peredachi-inshim-sub-yektam-gospodaryuvannya
Может, кому понадобится.
Назва: Re: Телевизионные передатчики
Відправлено: admin від Червень 04, 2021, 18:33:53
Кто знает что за передатчик на 85-й секунде?
https://youtu.be/xdElxEJMT28?t=85

По дизайну вроде Тесла. Зона-3?
